Einleitung
Langsam neigt sich die
bEaT|boX dem Ende zu - Front, Anschlussblende, Design und auch die Hardware ist zum größten
Teil fertig angepasst. Jetzt fehlt nur noch eins: der Einbau! Im 5ten Teil
werden alle Teile miteinander fusionieren und zu einer Einheit: die bEaT|boX!
Sponsor
LED-Kampagne
An dieser Stelle möchten
wir uns bei der
LED-Kampagne und bei
TechCase.de bedanken, welche uns bei diesem Mod unterstützt haben!
Hardware-Einbau
Genau so weit bin ich in Teil 1 mit
dem Hardware-Einbau gekommen. Mainboard, Festplatte und CD-RW Laufwerk sitzen
fest verschraubt auf der Grundplatte.

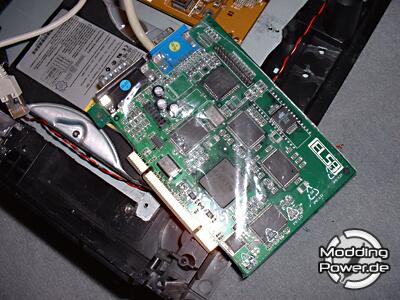

Wie man oben sieht, liegt die Grafikkarte genau zwischen Festplatte und CD-RW
Laufwerk. Da die Karte gerade mal ein paar Watt hat, kann die Wärmeentwicklung
vernachlässigt werden
. Um die Karte vor Kurzschlüssen durch die
Sandwich-Bauweise zu schützen, habe ich kurzerhand eine Plastiktüte genommen,
und über die Karte gestülpt!
Sieht zwar wirklich besch...eiden aus aber es funktioniert und sehen tut es eh
niemand .
Das Netzteil
Damit der PC aber auch seinen Strom bekommt, fehlt noch was: das Netzteil!

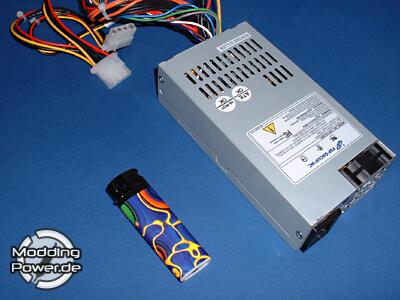

Es handelt sich um ein
150W
Mini-ITX Lownoise Netzteil von Techcase.de für preiswerte 35€. Es misst
gerade einmal 220 x 83,5 x38.5 (DxWxH) mm, ist also Ideal für meine Zwecke.
Doch es stellt sich die Frage: Wie kommt der Strom von der Steckdose in das
Gehäuse und an das Netzteil? Ganz einfach durch eine Platz sparende
Verlängerung:

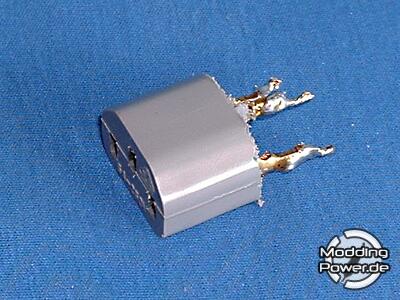

Dafür musste ein altes
Kaltgeräte-Buchsen-Kabel (Standart PC-Kabel) dran glauben! Die Buchse habe ich,
wieder einmal aus Platzgründen, bis auf die Kontakte herunter-gedremelt.
Dann habe ich die Buchse einfach an
die Kabel von dem 230V-Anschluss an der Rückseite gelötet und natürlich gut mit
Heißkleber und Schrumpfschlauch isoliert.
Auf der nächsten Seite widme ich mich dem Kabelsalat , also Kabelbinder in die
Hand und nix wie hin!!
